XDS510 Plus/Ver4 DSP仿真器 (XDS510升級版)



XDS510 Plus/Ver4 DSP仿真器在原有XDS510型号DSP仿真器基礎上進行改進和提高,可仿真調試TI公司 TMS320C2000、TMS320C3000、TMS320C5000、TMS320C6000、C3X、C4X、C5X、C8X及OMAP等全系列DSP芯片。采用高速版本USB2.0标準接口,即插即用,和老款XDS510型号DSP仿真器相比具有更高的性能(老款XDS510已經停産)。 XDS510 Plus/Ver4 DSP仿真器有兩種型号: XDS510 Ver4 和 XDS510 Plus

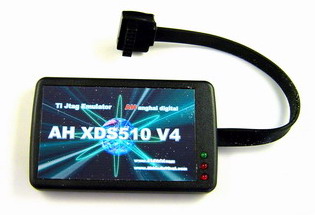

一、XDS510 Plus Ver4(适用與科研和小批量試産)





主要特點:

○ DEBUG-LED 診斷燈(國内首創)
○ 提供特有的系統硬件故障診斷指示燈 DEBUG-LED 讓使用者能了解仿真器的狀态。
○ LED 指示燈對仿真器,目标闆的工作狀态進行初步診斷。
○ 采用最新安全保護電路
○ 采用全新目标闆隔離電路,仿真器與目标闆隔離度更好。
○ 提供過流過載保護:對錯誤操作而引起的過流過壓,對仿真器和目标闆有一定的保護作用。
○ 體積更小,超薄,重公 50 克左右,攜帶更方便。
○ 采用專用仿真器外殼及專用 TI DSP JTAG 插頭。
○ 采用 POD560 技術,專用高頻數據電纜,抗幹擾性強。
○ 智能一鍵式安裝。包括 USB 驅動及 CCS 配置,所有安裝均實現自動化處理,完全實現即安即用,簡化複雜的 CCS 設置。
○ 特别接口安全保護設計,接口更加安全。
○ 支持 WIN7/Vista/XP/Win2k/Win98
○ 支持 TI CCS4.1、CCS4.0、CCS3.3、CCS3.2、CCS3.1、CCS2.2 及 CC4.1 集成開發環境,支持 C 語言和彙編語言。
○ 自動适應目标闆 DSP 電壓。
○ 仿真速度快,支持 RTDX 數據交換。
○ 速度較其他仿真器快一倍。
○ 采用高速版本 USB2.0 标準接口,即插即用,傳輸速度可達 480MB/S,向下兼容 USB1.1 主機。
○ 14 線标準高速 JTAG 接口。不占用用戶資源;
○ 實現對 F28x/F240x/F24x/F20x 的 Flash 可靠編程。
○ 設計獨特,完全克服目标闆掉電後造成的系統死機;完全解決目标闆掉電後不能重起 CCS 的問題。



6

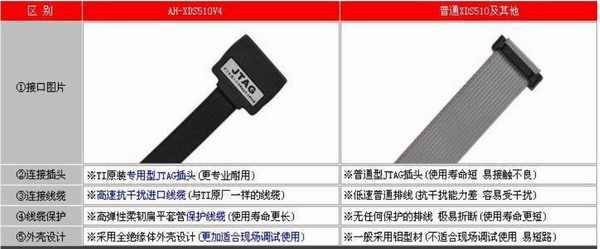

和老款XDS510型号DSP仿真器相比






○ 支持 TI DSP 系列
備注:可仿真調試 TI 公司 C3X、C4X、C8X 及 OMAP、TMS320DM642、TMS320DM35X、TMS320DM36X、F28335、F2803X、F2802X、
TMS320C672X 等全系列 DSP 芯片
○ 支持多 DSP 調試,一套開發系統可以對闆上的多個 DSP 芯片同時進行調試。
○ 适合大程序開發、大程序調試、由計算機直接供電特别适合現場調試。
○ 對 TI 的未來的芯片,隻需升級軟件便可輕松應用。
○ 安裝簡單,運行穩定,價格低廉。

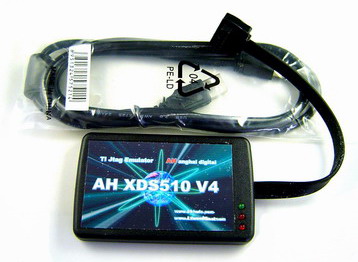

随機物品:

* 高級屏蔽防幹擾USB2.0線一條
* 含各種開發環境、資料驅動光盤一張
* XDS510 Plus Ver4 DSP仿真器一台

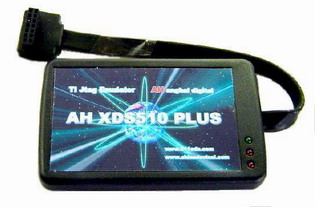

二、XDS510 Plus(适用與企業批量生産)



  産品介紹
     XDS510PLUS仿真器适用于工作電壓在1.0到5.0伏之間的TI全系列數字信号處理器。支持最新的CCS4.0開發軟件。仿真器爲USB2.0接口設備,USB端口支持即插即用及熱插拔。操作系統支持windows98/2000/XP/Vista/Win7等32位操作系統。 如果是win2000,請注意要安裝好sp4以上的補丁程序。(XP補丁爲SP2以上)

主要特點:
1、XDS560 JTAG POD 技術,穩定性與抗幹擾性大幅提升;
2、高速抗幹擾進口線纜,傳輸速率可達 GHz;
3、高彈性柔韌扁平套管,更好地保護 JTAG 線纜,使其更長壽命;
4、全面支持 CCS2.2 以上版本,最高至 CCS4.0
5、全面支持 C64+内核,DaVinciTM 平台以及 OMAP138 等 TI 最新平台;
6、超小型設計,超薄設計,重量更輕;
7、專用 JTAG 插頭,更專業更耐用;
8、全面的工作、故障狀态指示,工作狀态一目了然;
9、安裝智能化;完全實現即安即用,簡化複雜的 CCS 設置。

性能指标:
1、支持 TI 全系列 DSP。包括但不僅限于以下 DSP: LF24xx, F28xx, VC33, C54xx, C55xx, C62xx,C67xx, C64xx, DM64x, C643x, DM64xx, DM270, DM320, DM35x1、支持 TI 全系列 DSP。包括但不僅限于以下 DSP: LF24xx, F28xx, VC33, C54xx,C55xx, C62xx,C67xx, C64xx, DM64x, C643x, DM64xx, DM270, DM320, DM35x、C64+及 DAVINCI 系列最新 CPU 的仿真
2、進口 JTAG 高抗幹擾高速率線纜
3、560JTAG POD 仿真技術
4、支持 0.5-5V 電壓芯片仿真
5、标準 USB2.0 接口,兼容 USB1.1 接口
6、14 線标準 JTAG 接口
7、不占用目标系統任何資源,全空間仿真
8、支持多片并行調試、雙核 DSP 并行調試
9、操作系統:Windows 2000/ XP/ Vista
10、支持 CCS IDE V2.2/ 3.1/ 3.3/ C3X-4X/CCS4.0
11、小巧超薄,重量輕,僅 50g 左右。

随機物品:
* 高級屏蔽防幹擾USB2.0線一條
* 含各種開發環境、資料驅動光盤一張
* XDS510 Plus DSP仿真器一台


  XDS510V4和510PLUS仿真器的區别

    XDS510V4隻支持TI原來的大部分芯片。象新的芯片如達芬奇,部分OMAP,及C64PLUS内核均無法使用。不支持CCS4.2以上的版本,建議科研實驗室使用。 XDS510PLUS,所有芯片都支持。也支持CCS4.2以上及CCS5都支持,性能更穩定,建議生産企業使用。
