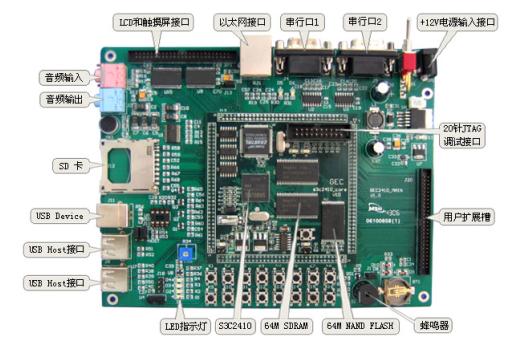

一、硬件功能介紹:
◆ 采用三星公司的 S3C2410,主頻可達 203MHz;
◆ 64M 字節的 SDRAM,由兩片 K4S561632 組成,工作在 32 位模式下;
◆ 64M 字節 NAND Flash,采用的是 K9F1208,可以兼容 16M,32M 或 128M 字節;
◆ 10M 以太網接口,采用的是 CS8900Q3,帶傳輸和連接指示燈;
◆ LCD 和觸摸屏接口;
◆ 2 個 USB HOST,S3C2410 内置的,符合 USB 1.1,注意這兩個 USB HOST 接口是複用的
◆ 一個 USB Device,S3C2410 内置的,符合 USB 1.1;
◆ 支持音頻輸入和音頻輸出,音頻模塊由 S3C2410 的 IIS 音頻總線接口和 UDA1341 音頻編碼解碼器組成,闆上還集成了一個 MIC,用于音頻輸入;
◆ 2 路 UART 串行口,波特率可高達 115200bps,并具有 RS232 電平轉換電路;
◆ SD 卡接口,兼容 SD Memory Card Protocol 1.0 和 SDIO Card Protocol 1.0;
◆ Embedded-ICE (20 腳标準 JTAG)接口和并口式 JTAG 接口,支持 ADS,SDT 軟件的下載和調試以及 FLASH 的燒寫;
◆ 串行 EEPROM : AT24C02 4Kbytes EEPROM,IIC 接口;
◆ 蜂鳴器,4 個 LED 燈;
◆ 16 個按鍵
◆ 開關電源,分布式電源供電,3V 锂電池,提供 CPU 内置 RTC 操持電源;
二、光盤上提供的開發工具和源代碼:
1) 測試源代碼,啓動引導源代碼BIOS 和下載燒寫工具sjf2410.exe;
2) Linux for 2410 的内核源碼包以及内核交叉編譯工具,可運行的根文件系統及根文件系統制作工具mkcramfs;
3) qt-embedded-2.3.7 和qtopia-free-1.7.0 源碼,應用程序交叉編譯器。
4) WINCE4.2.NET 闆級支持包BSP for 2410,及已編譯好的WINCE 鏡像文件;
5)GEC2410 及部分闆上擴展芯片的資料;
6) GEC2410 底闆和核心闆電路原理圖(pdf 格式);
7) GEC2410 開發闆用戶手冊(pdf 格式)
8) 以及一些實用工具,象 DNW 串口工具之類的常用工具等。 |
