ADI IMU EV20 RS232評估套件








微慣性測量單元IMU(Inertial Measurement Unit)以牛頓力學定律爲基礎,利用微慣性測量元件(MEMS加速度計、MEMS陀螺儀、微磁強計)測量載體相對于慣性空間的運動參數,在給定運動初始條件下,經轉換、處理後可輸出載體的姿态和航向等信息。它具有體積小、低成本、低功耗、完全自主、不受幹擾、輸出信息量大、輸出信息實時性強等特點。廣泛應用于航空、航天、航海、機器人、汽車、工業自動化、醫療儀器、人體運動測量等方面。

ADI最新推出系列微慣性測量單元IMU,包括ADIS16350、ADIS16354、ADIS16355、ADIS16364、ADIS16365、ADIS16400以及ADIS16405等,并且得到了業界的廣泛關注和好評。ADIS163XX系列集成了三軸MEMS加速度計、三軸MEMS陀螺儀,并且還輸出三軸陀螺儀的溫度,以及電氣參數。采用ADI公司頂級iMEMS Motion Signal Processing Technology (運動信号處理) 設計的ADIS16405完整慣性檢測系統集成了三軸MEMS陀螺儀、三軸MEMS加速計與三軸磁力計。嵌入式磁力計提供高航向精度,對産品出色的響應與短期穩定性進行了補充。與集成度較低且需要高度用戶校準的許多IMU産品不同, ADI系列微慣性測量單元IMU産品所有必需的運動檢測與校準都是在工廠内完成的,這意味著系統集成時間的大幅縮短,用戶使用大大簡化,這使得系統設計工程師可以縮短長達一年的系統開發時間,同時節省測試設備成本。例如,ADIS16405可提供0.05°的速度傳感器正交校準精度,不僅改善了系統的整體精度,而且簡化了終端系統的設計。磁力計傳感器已經過校準,并與慣性傳感器軸進行對準。擴展的校準與動态補償使産品可提供低于2.0°/√hr的角度随機遊走和40ppm/℃的溫度穩定性。所有傳感器均可通過标準SPI接口進行訪問,通過這一接口還可對内部數字濾波進行控制。

ADI IMU EV30 是欣寶科技(上海)有限公司針對ADI系列微慣性測量單元IMU的評估套件,爲廣大客戶開發和應用ADI 系列微慣性測量單元IMU提供幫助。

  • ADI IMU EV30爲RS232接口評估模塊,配有專用采集調試軟件,并提供編程指導;

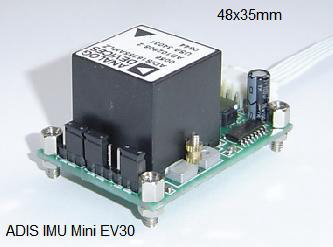

ADI IMU EV30 (可以作爲連接模塊使用,方便上轉台試驗測試)



開發應用

航空航天無人飛行器或者無人直升機的控制,穩定以及導航;空中攝影設備的穩定。傳感器應用于自動操控;
海洋遠程操作車(ROV)和水下自動設備(AUV)的控制和穩定;
機器人機器人的控制和穩定(安全、防禦、檢查, 服務機器人);
汽車汽車和摩托車等車輛的動态性能分析(線加速度, 角速度以及縱傾橫滾和方位角);
工業如可應用于鑽井以及管道檢測工具的慣性測量單位(IMU);
動畫真人全身運動姿态數據的采集并利用計算機生成(CG)動畫,應用于電影和遊戲産業;
生物力學作爲運動學和定向(角度)上的測量單元并應用于體育、人體工程學、康複和其它領域的科研工作;
訓練和模仿對全身運動信息的适時采集和事後的檢查并應用于運動員、戰士、消防員、警察和急救隊員的訓練;
虛拟現實以及增強現實在虛拟環境中應用于頭部跟蹤器或者HMD(頭盔顯示器)的跟蹤。集成慣性傳感器和照相機,可應用于電影預報 文物維護等需要6自由度的運動跟蹤。




界面及測試演示:






  應用軟件使用

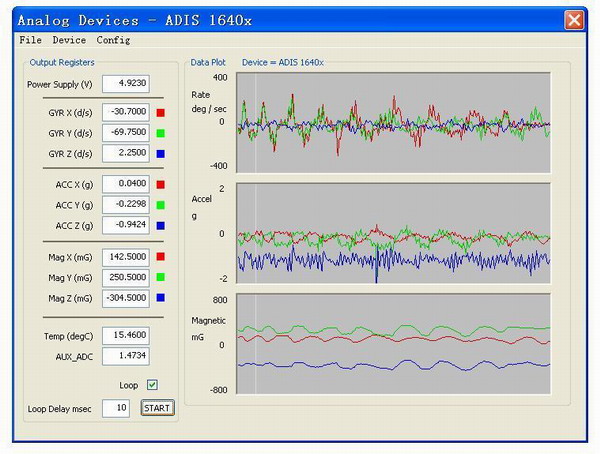

配套光盤中提供的應用調試軟件,運行配套光盤中“測試軟件”中的Ev30Test測試軟件,界面如上圖所示。

◆ 菜單功能介紹:
1、 File –“Exit”(退出);
2、 Device—“ADIS1640x”和“ADIS1635x”(選擇産品系列);
3、 Config—“Com?”和“log”(選擇串口和保存數據文件);

◆ 界 面:
1、 主界面左側爲“Output Registers”,用于顯示ADSI16系列IMU的主要寄存器數據(電壓、三軸速率、三軸加速度、三軸磁阻、溫度、AUX_ADC等信号數據);
2、 主界面右側爲“DATA Plot”數據圖表,用直觀的圖形顯示三軸速率、三軸加速度、三軸磁阻(或溫度)等數據;

◆ 操 作:

1、 運行Ev30Test後,首先選擇對應産品,然後設置串口“Com”;
2、 啓動“Start”按鍵,進行單步采集、顯示;
3、 連續采集和顯示時,首先要選擇時間(Loop Delay),單位是毫秒,然後選擇“Loop”(打鈎選中),此後就可按下“Start”按鈕啓動連續測試了。
4、 如果要保存文件,可以通過菜單Config— “log”來設置。


    産品配套:
  • ADI IMU EV30 評估闆 1 塊
  • USB2.0轉RS232串口适配器 1 套
  • 産品配套光盤 1 張(包含詳盡的中文使用說明、安裝軟件、應用例程、相關驅動、以及相關參考資料等)

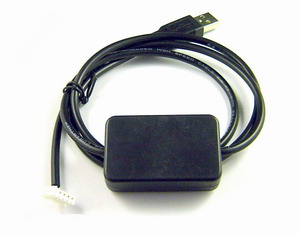

USB2.0轉RS232串口适配器,用于連接EV30和PC機      驅動下載>>



ADI IMU 産品訂購:
  • ADIS16350和ADIS16405有批量現貨,彙款後當天可發貨;
  • ADIS16354、ADIS16355、ADIS16364、ADIS16365、ADIS16400訂貨周期爲兩星期,價格優惠。




歡迎訂購、歡迎交流! 聯系我們
