EZUSB系列芯片都具有通過下載固件和重枚舉的方式來動态改變設備特性的能力。下載固件到EZUSB芯片中有兩種方法：1、使用EZUSB控制面闆，通過USB口下載固件；2、用Keil 調試監控程序（Debug Monitor）通過RS232串口下載固件。在開發過程中，兩種方法均可采用。但是我們希望最終作出的産品能自動完成固件下載以及設備重枚舉。這就需要一個特殊的、具有下載固件并完成設備重枚舉功能的設備驅動程序，暫且稱之爲固件下載驅動程序。EZUSB軟件開發包，提供一個固件下載驅動程序的模闆，即EZ-Loader Driver。EZ-Loader驅動程序是一個非常簡單的USB程序驅動模闆，簡化到用戶隻需要知道如何去幹一件事情，即下載固件到USB外設。因此，可以使用該模闆非常簡單地開發出自己的設備驅動程序。

EZ-USB軟件開發包提供的EZ－Loader驅動程序隻需要很少的修改就可以支持一個專用的設備。因此，它不需要有較深的Windows驅動程序編程的知識背景，然而，用戶應該非常熟悉Windows的即插即用、Windows INF文件、Windows的注冊表和USB。

EZ－Loader驅動程序是一個設備驅動程序，因此它需要Windows98的設備驅動工具包（DDK）。DDK對用戶來說并不友好，在嘗試制作EZ－Loader驅動程序之前，應該驗證所用的DDK有能力創建設備驅動程序。

一個典型的基于EZ－USB芯片的設備，如果它具有了固件下載驅動程序的功能，那麽，它隻需要有少量的固件存儲器（EEPROM等）來存儲設備的VID/PID。VID/PID與主機系統中指定的設備驅動程序相關聯。該設備驅動程序的唯一功能就是下載固件到外設的EZUSB芯片中。

Windows98 DDK； Visiual C++ 5.0以上版本。

在安裝Windows 98 DDK之前必須首先安裝Visiual C++。在運行DDK build時會自動調用Microsoft C編譯器；

Intel HEX記錄格式的文件轉換爲C文件的工具――hex2c.exe。該工具将Intel HEX記錄格式的輸入文件轉換成C代碼數組。Cypress EZUSB 軟件開發包提供了該工具，該工具的命令格式如下。(在\Cypress\usb\bin中)

Hex2c <Intel_HexFile_name> <C_FileName> <Var_Name>

其中：Intel_HexFile_Name:爲輸出的Intel HEX文件名，由Keil工具生成。 C_FileName：是輸出的C文件名。 Var_Name：是産生的C輸出的文件中數組的名稱。該參數爲可選項，缺省時，數組名稱爲firmware。

新建一個目錄，将EZUSB軟件開發包中..\drivers\ezloader目錄下的所有文件連同子目錄拷貝到該目錄下。注意：\lib\i386\free和..\lib\i386\cheched目錄結構必須完整，否則在編譯過程中将會出錯。

編輯該目錄下的sources文件，在TARGETNAME=ezloader一行中修改目标文件名。這裏的文件是指由Windows DDK産生的驅動（.sys）文件。

利用hex2c.exe将固件的Intel HEX記錄格式的代碼文件轉換爲C文件，打開C文件，用其中的firmware[ ] 數組代替EZ-Loader Driver中提供的firmware.c中的數組。

利用Windows DDK的build命令編譯創建該驅動程序。

在修改EZ-Loader驅動程序之前，用戶應該爲定制的固件下載驅動程序創建一個新的目錄，一旦産生了新的目錄，則複制EZ=Loader下的所有源文件到該目錄，使用DDK的build命令編譯生成EZ-Loader驅動程序。

Sources文件和EZ-Loader source 一起告訴DDK build如何創建驅動程序。指定的源文件由驅動程序和驅動程序輸出文件名組成。已提供的sources文件将産生一個名爲ezloader.sys的驅動程序。根據build環境，該文件将産生于..\lib\i386\checked 或 ..\lib\i386\free目錄下。這些目錄将在build驅動程序産生或build報告一個錯誤之前産生。

當定制EZ-Loader驅動程序時，需要改變驅動程序的輸出文件名，而不是ezloader.sys。那麽，可以通過改變sources文件中的TARGETNAME＝filed到一個新名字來實現。

這裏舉例講述生成EZ-Loader固件裝載驅動程序的詳細過程，所選取的例子是"按鈕和燈"，在目錄..\buttons and lights\dev_io\下的目标程序，它由Keil軟件工具編譯、鏈接後生成。設計的目标是在設備插上後，主機能通過USB總線自動下載該固件到EZ-USB外設芯片中，并自動運行該固件程序。

首先，需要分配設備的VID/PID号。采用重枚舉的設備需要兩個VID/PID，一個綁定到固件下載之前的設備驅動程序，另一個綁定到固件下載之後的設備驅動程序。在此，前一個驅動程序等待我們開發，後一個驅動程序采用EZ-USB軟件開發包提供的ezusb.sys驅動程序。我們将PID=0X1004綁定到前一個驅動程序；PID=0X1005綁定到ezusb.sys驅動程序。VID均爲0x0547。注意：這裏的USB設備的PID爲0x1004。

開發固件裝載設備驅動程序按照如下步驟進行：

（1） 新建一個目錄，假設爲dev_io。将cypress\ usb\ drivers\ ezloader 目錄下的文件和子目錄的内容全部複制到該目錄下。

（2） 用任何一個文本編輯器打開該目錄下的sources文件，修改如下一行
TARGETNAME=ezloader
爲
TARGETNAME=dev_io
這一名稱将影響到最後産生的.sys文件的名稱。

（3） 利用hex2c.exe，将dev_io.hex文件轉換爲dev_io.c文件。
Hex2c dev_io.hex dev_io.c
現在，dev_io.c包含一個Intel HEX記錄結構的數組，被稱爲firmware.

（4） 打開bal.c和firmware.c文件，将firmware.c中的firmware[ ]數組用dev_io.c中的firmware[ ] 數組替換；

（5） 利用windows DDK創建目标驅動程序。運行build.exe，選擇DDK的free或者是checked環境，進入到bal子目錄，鍵入
build -c
開始創建驅動程序。這取決于所選的編譯環境，編譯成功的話，将在\\..\dev_io\lib\i386\checked或..\dev_io\lib\i386\free目錄下産生一個dev_io.sys文件，這就是我們需要的固件裝載設備驅動程序（目标驅動程序），将該驅動程序複制到c:\windows\system32\drivers目錄下。

（6）最後，要使得該驅動程序正确工作，還必須爲它寫一個安裝信息，即.inf文件。它将設備的VID/PID綁定到特定的設備驅動程序上。該inf文件可存放在任何一個指定的目錄下，當該USB設備首次被連接時，系統會自動詢問該文件的位置。我們創建一個dev_io.inf文件。該文件内容如下：

下載 dev_io.inf文件

（7）修改開發闆的VID/PID爲0x0547/0x1004。将該USB外設的PID号寫入到串行EEPROM中。有兩種方法：
第一種：使用EEPROM編程器。将B0 47 05 04 10 01 00 七個字節編程到串行EEPROM的前7個單元中。
第二種：使用EZUSB控制面闆。單擊Download按鈕，選擇\\…\Cypress \usb\ Examples\ EzUsb\ Vend_Ax\ Vend_Ax.hex文件，幾秒後該文件将下載到EZ-USB芯片中，接著修改ezusb開發闆的PID爲上一步中.inf文件所指定的PID的值，設置Req=0xA2，Dir=OUT，最後，單擊Vend_Req按鈕，即可将新的PID值寫入到串行的EEPROM中。

（8） 重新插上開發闆，Windows提示找到新硬件，并要求提供該設備的驅動程序。按照windows添加新硬件向導的提示，将dev_io.inf提供給windows.

（9） 查看結果，發現驅動程序裝入後，dev_io.hex固件就開始在開發闆上運行了。

對于上面的例子，隻是編制了固件程序，對于用戶來說，往往需要編制應用程序，對開發的USB設備進行管理和操作。在我們的開發套件的光盤上提供了這樣的例子，固件程序類似于dev_io，同時在vb下編制了應用程序。在光盤SY2100 Examples目錄下“EZUSB\按鈕和燈主機控制”中。（這是一個标準的HID設備，無需編制驅動程序）

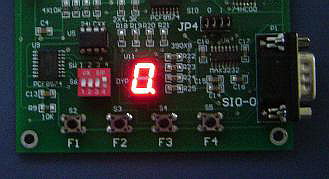

1）在“控制面闆”中下載運行SY2100 Examples\EZUSB\按鈕和燈主機控制\GPHID 下的GPHID.HEX固件，運行後LED顯示0～F，如下圖所示。

2）運行SY2100 Examples\EZUSB\按鈕和燈主機控制\VBhid\VBhid應用程序，界面如下圖所示；

可以通過應用程序對HID設備進行操作，同時在開發闆上的操作也同時反應在應用界面上。 F1,F4按鈕控制增加和減小數碼的顯示速度；F2,F3控制是否顯示小數點。該設備的VID和PID爲0547和7450。
