利用Keil C調試程序 |
|
|
利用Keil Debuger的功能，必須首先下載Keil Debuger Monitor到開發闆上運行。當EZUSB開發闆插上主機時Keil Debuger Monitor就自動下載到了開發闆上運行，因此，爲了保證Keil Debuger Monitor在開發闆上運行，最簡單的方法是拔下USB連接電纜，再重新插上，或按下開發闆上的Reset按鈕。如果BKPT/Monitor綠色指示燈亮則表明Keil Debuger Monitor已經在開發闆上正常運行。默認的Keil Monitor被裝入片外的RAM空間，使用SIO1，通信波特率爲19200。這裏注意：按開發闆上的Reset按鈕，沒有重新初始化LED，因此綠色指示燈保持原狀态，可能不亮；但是Keil Monitor被重新裝入。 |
|
還可以使用開發闆上的控制面闆的Download按鈕下載Keil Monitor程序，該程序放置在..\Cypress\usb\target\monitor路徑下，共有五個可以利用的文件。根據硬件配置選擇文件。 |
|
|
|
|

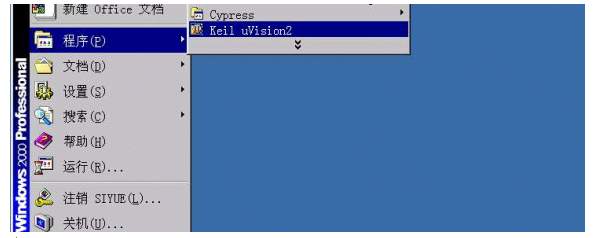

圖1 運行KEIL C |
|
|
通過RS232串行口建立從主機到開發闆的連接。開發闆上有SIO－0和SIO－1兩個串口，默認使用SIO－1口。主機如果有多個COM口，則通過配置菜單進行設置。 這裏..\Cypress\usb\example\dev_io目錄下的例子，來說明如何使用Keil軟件進行程序調試。步驟如下：
1、正确連接RS232串行口電纜和USB電纜；
2、一旦Keil Debuger Monitor在開發闆上正常運行，則選擇Start-Programs-Keil uVision2, 啓動Keil uV2 IDE。
打開..\Cypress\usb\examples\ezusb\dev_io目錄下的dev_io.uv2工程文件，如圖2所示。 |
|
|
|

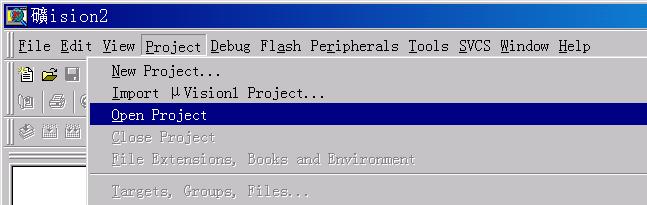

圖 2 工程文件菜單 |
|
|
确認使用正确的串行口和波特率。選擇projest-Options for Target 'Target1'菜單，如圖3所示，選擇Debug選項卡，單擊Settings按鈕，如圖4所示。設置波特率爲19200，并正确選擇在主機PC上使用的COM口。單擊OK按鈕，關閉該窗口。 |
|
|
|

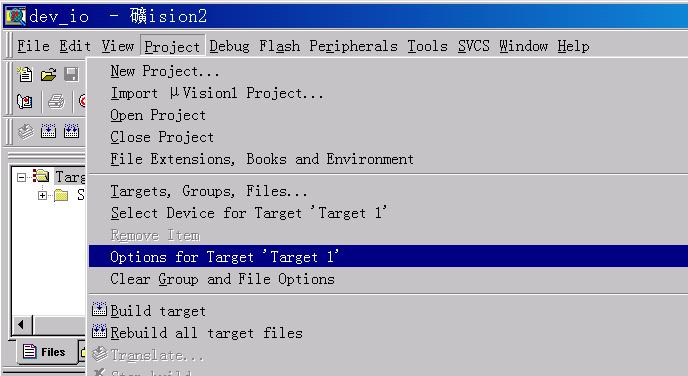

圖3 選擇目标闆連接設置 |
|
|
|

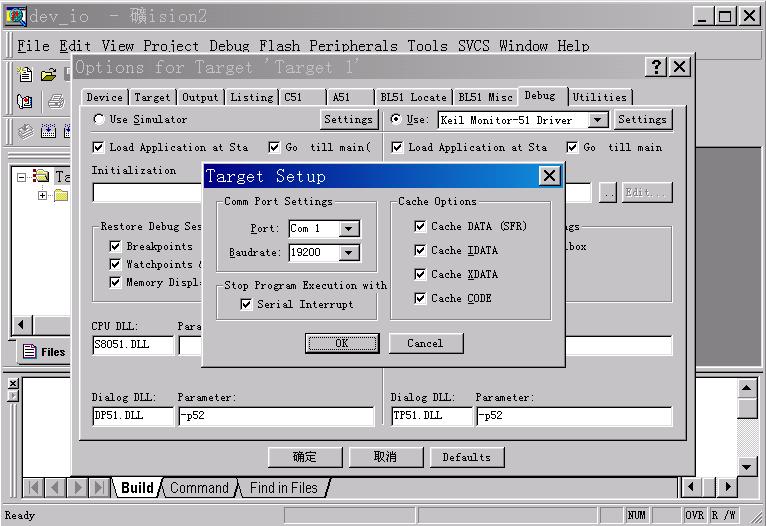

圖4 設置串口和波特率 |
|
選擇工具欄的Debug按鈕，如圖5所示。這時固件程序通過RS232串口下載到開發闆中，如圖6所示。 |
|
|
|

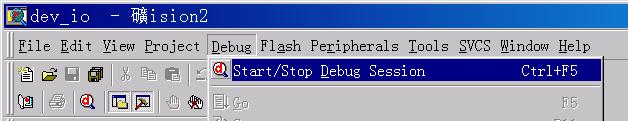

圖5 啓動Debug |
|
|
|

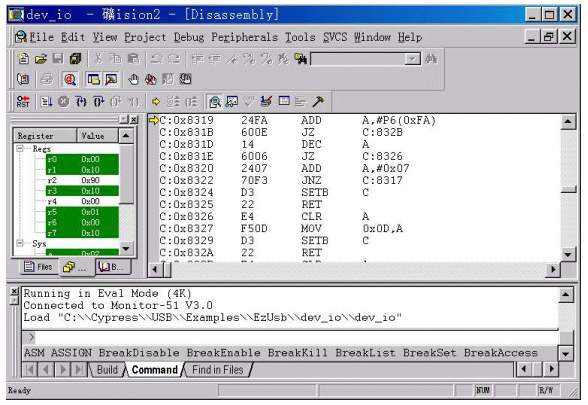

圖 6 Debug 調試界面 |
|
|
選擇Keil Debug菜單中的單步（Step）、宏單步（Step Over）、連續運行（Run）、停止（Stop）等各調試命令，查看運行結果。 |
|
|
當分别按下開發闆上的F1、F2、F3、F4按鈕時将有不同的現象。七段LED可顯示0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。按鈕功能如下：
F1：七段LED置0顯示；
F2：七段LED遞減顯示；
F3：七段LED遞增顯示；
F4：七段LED置F顯示； |
|
|
|
| |
|
|
在光盤中的...\buttons and lights\dev_io目錄下，提供了按鈕和燈的源程序和編譯好的結果，可以直接運行。方法是：連接開發闆，啓動控制面闆程序，Download目錄\buttons and lights\dev_io\下的dev_io.hex到開發闆，就可以運行程序了。 |
|
| |
|
