SY2911C LPT2USB 并口轉USB打印機适配器如何使用?

  SY2911C LPT2USB USB打印機适配器用于連接電腦或作爲主設備的儀器的并口和打印機的USB接口,完成并行接口轉換爲USB打印機接口的任務,并實現打印功能。USB接口可以實現即插即拔,安裝方便可靠,已日益普及,許多價廉物美的打印機僅僅隻有USB接口。而在電腦或專用測控儀器上,許多傳統的專業軟件卻隻支持并行接口的打印機,SY2911C無需任何驅動就可以實現并行接口到USB打印機接口的轉換。USB接口方便靈活,在電腦上廣泛采用,但是同時也帶來了安全性和保密性薄弱的問題,許多特定的場合都将其封 鎖或取消,打印機隻能通過并行接口連接,而SY2911C無疑将拓寬打印機選擇的範圍。





産品指标:

1、 無需安裝專用軟件或驅動程序;
2、 可工作在任何電腦或主設備上,接收LPT端口(DB25)發來的數據,并發往連接的USB打印機;
3、 操作系統:Windows, Unix, Linux, DOS, 以及各種嵌入式操作系統等;
4、 要求主設備應當至少支持标準LPT端口(DB25);
5、 符合IEEE-1284 1994(雙向并行接口)協議規範;
6、 符合通用串行總線(USB)協議Rev. 1.1 規範;
7、 全速USB 1.1 通訊(兼容高速USB 2.0),支持即插即拔操作;
8、 電源供電:輸入電壓(直流)DC 5~12V,輸入電流≥200mA

安裝使用:

1、裝置插入電腦或主設備的DB25并行接口(建議在電腦或儀器斷電情況下操作,并将連接螺釘緊固連接);
2、連接電源供電電纜(可采用USB和PS/2取電電纜,也可以另配5V~12V直流電源适配器),供電後電源指示燈亮;
3、連接USB打印機電纜

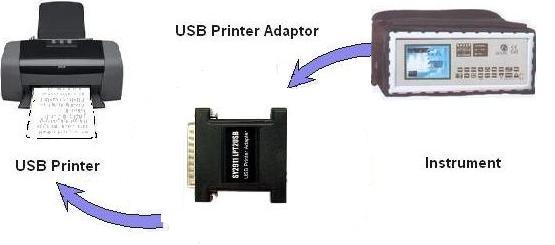

圖1 和儀器連接

圖2 和電腦連接



圖3 在PC上的連接圖




安裝設置 :

1) 在DOS下的設置和測試::

按照“安裝使用”中的提示安裝SY2911C,在電腦上啓DOS操作系統(可以軟盤啓動)。可以用命令A:>/ copy test.prn lpt1來測試,也可以按下組合鍵“CTRL”+“P”來測試。

需要注意的是,DOS操作系統輸出的是ASCII碼,在購買打印機時,要詢問該打印機是否支持打印ASCII碼格式,如果不支持,打印機可能無法打印。






2) 在WINDOWS下的設置:

按照“安裝使用”中的提示安裝SY2911C,在電腦上啓動WINDOWS操作系統。電腦并口應當選擇ECP+EPP方式(注意:在WIN98下,設爲标準并口SPP方式),并按照如下方式設置:
(1) 安裝USB打印機驅動程序;
(2) 在“端口”中設置LTP口,并取消雙向功能(圖4);
(3) 在“高級”選項中,選擇“打印處理器”爲“WinPrint”,數據類型爲“RAW”(圖 5 、6)




圖4

圖5

圖6
