SY2200A EZ-USB FX2開發闆使用方法

SY2200A EZ-USB FX2開發闆使用方法

  SY2200A EZ-USB FX2開發套件是以Cypress的CY7C68013A-128AC芯片爲核心,配合其它外圍電路由欣寶科技(上海)有限公司開發的一款USB2.0開發套件。SY2200A EZ-USB FX2開發套件提供了Cypress EZ-USB FX2系列完整的軟硬件解決方案。


軟件的安裝

将安裝光盤放入光盤驅動器,運行 EZ-USB devtools version 安裝程序,将出現 EZ-USB 安裝界面。

Cypress EZ-USB 控制面闆軟件是一個用于 EZ - USB 芯片通信的 Windows 應用程序。安裝中,按照提示說明一步一步地進行安裝操作。在安裝完成後,可以從開始菜單選擇 Start\Programs\Cypress 運行該軟件。

要想卸載控制面闆軟件,在 Windows 的控制面闆中用 Add/Remove Programs 來實現。

Keil 開發環境用于編譯、鏈接、調試 8051C 彙編程序,光盤中帶的 Keil 是評估闆,程序目标碼限制在 4kB 以内。在安裝完成 Keil 後,需要重新啓動計算機。

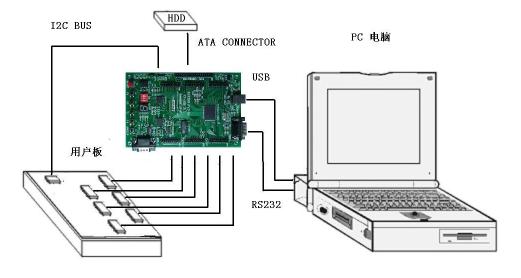

硬件安裝

硬件安裝準循以下步驟:

( 1 ) 通過 USB 連接線将 EZ-USB 開發闆連接到主機上;即,連接 USB 電纜,連接串口線(默認連接開發闆 SIO-1 串口)

( 2 ) 主機裝載開發闆的設備驅動程序。該驅動程序是在安裝 Cypress EZ-USB 控制面闆軟件時同時自動安裝到系統中的。在用 Keil 監控程序開發時,開發闆上的綠燈變亮,表示監控程序已經經過 USB 電纜下載到了開發闆上,并已經運行。

驗證開發闆是否安裝成功,隻要運行控制面闆就可以知道了。






開發闆硬件資源

SY2200A EZ-USB FX2開發套件爲USB2.0設備的開發提供了一個良好的工具。開發闆使用的是128管腳的CY7C68013A-128AC USB2.0芯片,而且包含6個用于擴展接口的引出端。闆上所有的電路均爲3.3V,開發闆闆内由USB連接器供電。SY2200A EZ-USB FX2開發套件硬件具體說明:
* 使用CY7C68013A-128AC USB2.0專用芯片;
* 可擴充的32K SRAM;
* 提供D0-D7數據總線與A0-A15地址總線;
* 提供兩個UART串行口;
* 提供ATA CONNECTOR 40芯接口;
* 提供6個20芯擴充連接槽(用于CY7C68013A功能引腳引出);
* 提供3.3V電源;
* 用來選擇EEPROM類型的Jumper;
* 兩個功能強大8位I2C總線I/O芯片,用于驅動LED和控制開關和按鈕;
* 電源和中斷/監控器指示燈;

SY2200A EZ-USB FX2開發闆基于EZ-USB系列USB2.0總線控制器,它包含标準的MCS51外設模塊和USB模塊。USB模塊集成了USB2.0的收發器、串行總線接口機制、功能接口單元和收/發緩沖區。可靈活地改變RAM的地址空間,并方便地進行内存擴充。
EZUSB的I2C總線上,接有兩塊8位I/O擴展芯片(PCF8574)和一塊用于EZ-USB引導、标識USB設備的EEPROM。該片EEPROM采用8引腳DIP封裝,可拔插。
按鈕、選擇開關和7段LED通過PCF8574接到I2C總線上。這樣,一方面爲用戶調試固件程序提供了方便,另外一方面,空出I/O口以供開發使用。其中一塊PCF8574提供了到7段LED的8位輸出;另外一塊提供8位輸出,分别來自:4個按鈕、微動開關。設有WAKEUP按鈕,按下按鈕會引發遠程的USB喚醒。
CY7C68013A-128AC片内有8KB的程序和數據共享的RAM存儲器,另外,還增補了32KB的外部RAM。支持Keil Debag調試的監控程序被裝載到内部RAM區,在外部32RAM調試用戶程序。
EZ-USB的8051帶有兩個通用的異步收發器(UART),可以選擇作爲RS232通信




SY2200A EZ-USB FX2開發闆布局圖


JP1: I2C總線外連接器;
JP2:EEPROM型号選擇跳線;
各類連接器:USB連接器J1、 SIO-0連接器(P1)、SIO-1連接器 (P2);
擴展連接器:開發闆提供了6個20腳的插針連接器,以方便與外部電路連接。各個連接器的信号在用戶手冊有詳細說明。

PCF8574擴展I/O

開發闆上有兩片PCF8574(U7、U8)提供調試I/O用。
(1) 從地址0100;
(2) 開發闆上的開關和按鈕連接到U9,其地址是0100000d,在讀八位數據是先發送01000001到U7,然後讀出數據。另外其13腳/INT是一個漏極開路輸出引腳,當任何狀态發生變化時,都會産生一個低電平,而/INT又和WAKEUP#相連,所以任何按鈕按下時都會啓動一次USB的遠程喚醒。
(3) 控制7段LED的PCF574,其地址是0100000d,發送一個命令01000000到U8,然後寫入字節。

地址分配:

在調試程序裝載後SY2200A EZUSB FX2 DK存貯器分配在用戶手冊有詳細說明。注意地址爲1200H的存儲器低端和8000H 的32k可用存儲器是爲用戶程序留的可用空間。也要注意,在“空(Empty)”區域中沒有安裝程序,該部分地址可用于外部的硬件和總線擴展。
