USB2.0高速協議分析儀USBExplorer200支持USB低速（1.5MB/s）/全速(12MB/s)/高速(480MB/s)設備。可以讓你看到USB總線的狀态，USB總線上每個包的傳輸，描述符解碼，偵測錯誤，顯示USB事務和傳輸的層次并可顯示這些事務和傳輸的地址等。簡單易用且極具性價比，是電腦主機，USB設備，嵌入式系統和驅動開發的得力工具。 |
|||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||
USB協議的應用已越來越廣泛，現在的電腦主機和計算機外設均帶有USB接口，如打印機/數碼相機/移動存儲設備/其他需要與計算機通訊的設備等。USB已成爲事實上的電腦主機和計算機外設通訊的接口标準。基于此，一台USB協議分析儀對研發人員來說就顯得十分重要，因爲我們得知道當計算機外設從連上電腦主機那一刻起到與主機開始正常通訊這個過程中究竟發生了些什麽事。 |
|||||||||||||||||||||||||||||||||||||||||||
外觀尺寸：寬--150mm, 長--120mm, 高--65mm 重量：850克 |
|||||||||||||||||||||||||||||||||||||||||||

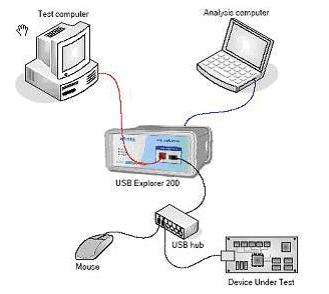

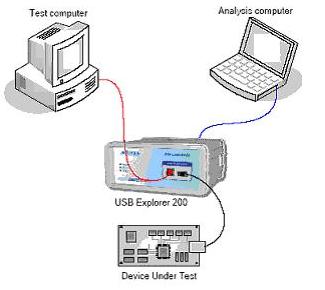

下左圖中Test computer代表USB主機，Device Under Test表示需要測試的外設，Analysis computer上裝有USBEX200軟件，按下圖所示連接并運行USBEX200軟件即可。 當需要測試的外設超過一個時，可以通過加入一個USB Hub的方式來連接不同的外設，具體上右圖所示： USB Explorer200 是一個非侵入式的高速USB2.0protocol 分析器，能允許使用者顯示bus 狀态與被傳送的封包，譯碼描述元(descriptors) ，偵測裝置或驅動程序的錯誤與不兼容之處，并且可量測它們的執行效能，使用上非常容易上手，它是一套針對發展USB 裝置、Hosts 、嵌入式軟件或驅動程序的絕佳夥伴。 - 兼容于所有USB2.0 的三種速度； |
|||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||
測試原理：
