單片機-SL811HST U盤讀/寫開發套件


本套件使用單片機控制USB-Host接口芯片SL811HST,完成以單片機爲CPU的USB主設備開發,可以控制USB從設備并可與從設備傳輸數據。實現與USB鼠标、鍵盤、U盤、Usb移動硬盤以及其它USB從設備的數據傳輸。源程序可以很方便的移植到DSP、ARM等系統中。

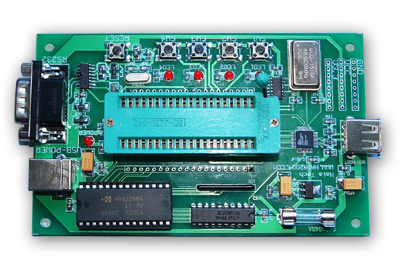

單片機-SL811HST U盤讀/寫開發套件



系統硬件簡介:

◆ 良好的兼容性: 支持USB1.1協議;
◆ 系統輸入:4個微動開關,1個單片機複位開關;
◆ 系統輸出:4個LED指示燈,1個電源指示燈;
◆ 與PC機的通訊:采用标準3線RS232串口和PC機通訊;
◆ 系統供電:直接從PC機USB接口取電,無需額外電源,使用方便;
◆ 系統構成:單片機W78E54+USB-Host接口芯片SL811HST+外部32KRAM+RS232串口接口;
◆ 可實現的功能:通過串口和PC機相連,PC機可以實時監測USB主設備的情況并通過主設備完成與從設備的通訊。

系統固件簡介:

固件分U盤讀寫固件和Usb移動硬盤讀寫固件。
一、 U盤讀寫固件:可以讀寫U盤中的文件,實現一個外挂的海量存儲器

1、FAT16版:

◆支持FAT16文件系統;
◆可檢測U盤的插入和拔出;
◆可完成文件的打開、讀取、寫入、創建、删除;
◆可完成目錄的創建和删除,支持多級目錄;
◆支持長文件名、長目錄名;一個已經創建的文件和目錄

2、FAT16/32版:

◆同時支持FAT16和FAT32文件系統,自動識别、自動切換;
◆可檢測U盤的插入和拔出;
◆可完成文件的打開、讀取、寫入、創建、删除;
◆可完成目錄的創建和删除,支持多級目錄;
◆支持長文件名、長目錄名;

U盤讀寫固件件測試結果:

支持目前市面上的絕大部分非加密U盤。目前測試了近10種U盤,容量覆蓋了32M、64M、128M、256M、512M、1G、2G、4G等均可以成功讀寫,兼容性強。




二、 Usb移動硬盤讀寫固件:可以讀寫Usb移動硬盤中的文件,實現一個外挂的海量存儲器。

◆ 支持磁盤主分區和擴展分區,最多支持15個邏輯分區;
◆ 同時支持FAT16和FAT32文件系統,自動識别每個分區的格式并自動切換;
◆ 可檢測Usb移動硬盤的插入和拔出;
◆ 可完成文件的打開、讀取、寫入、創建、删除;
◆ 可完成目錄的創建和删除,支持多級目錄;
◆ 支持長文件名、長目錄名;

Usb移動硬盤讀寫固件套件測試結果:

支持目前市面上的絕大部分USB移動硬盤。容量無限制。均可以成功讀寫,兼容性強。




套件組成:

開發闆1塊、串口連接線1根、USB供電連接線1根;

提供所有源代碼,全是c語言編寫,不包含任何函數庫,都是.c和.h文件;

以protel形式開放電路原理圖;

開發中所用的所有工具;

開發中所用的技術文檔。

固件兼容性:

源程序可以很方便的移植到DSP、ARM等系統中。
